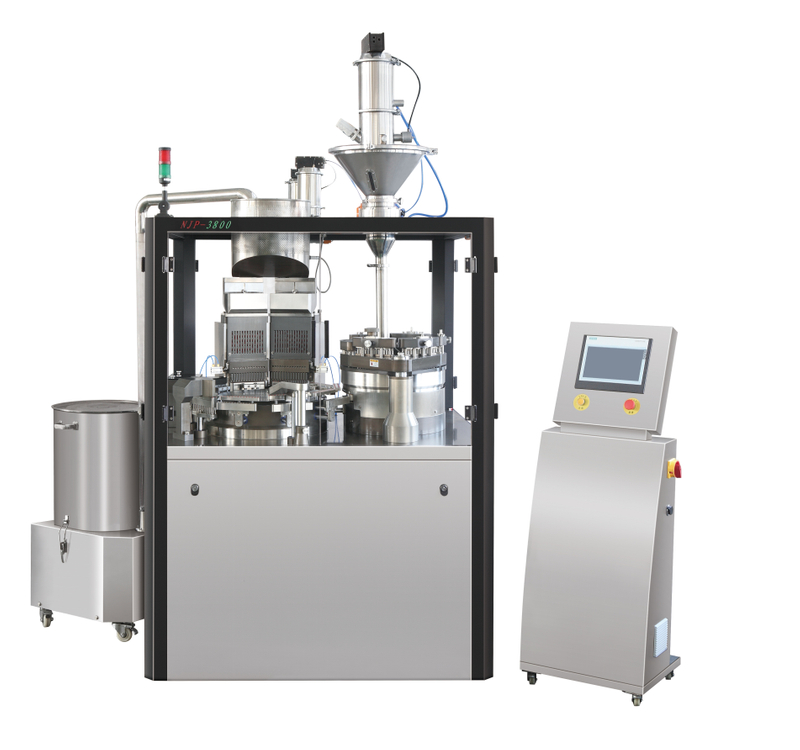

НДЖП-3800С
Основные технические характеристики
Модель | НДЖП-3800С |
Заправочная способность | 228000шт в час |
Масса | 2200 кг |

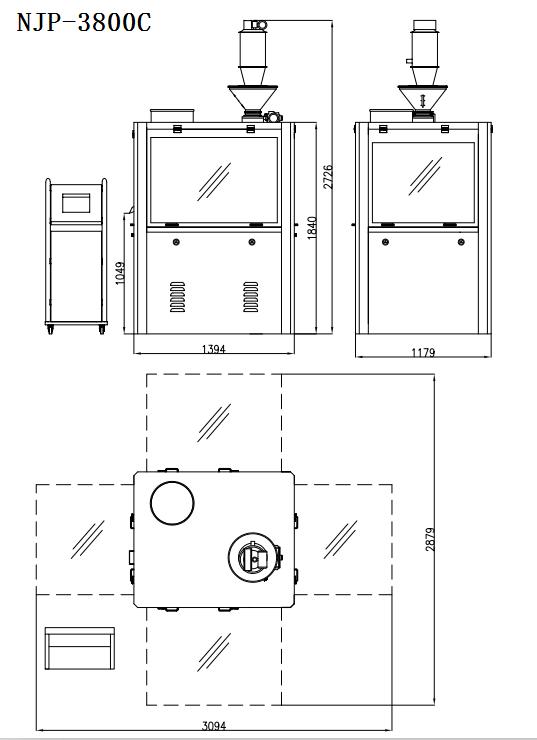

Измерение | 1500×1200×2200 мм |
Источник питания | 380/220В 50 Гц |
Общая мощность | 10,5 кВт |
Сегментные отверстия | 27 лунок |
Вакуум | 120 м3/ч-0,04-0,08 МПа |
Пылесборник | 24,5 кПа 210 м3/час |
Сжатие воздуха | Расход воздуха 7м3/час Давление 7-8 кг |
Источник воды | 1000л/ч 0,3-0,4 МПа |
Рабочий шум | <75 дБ(А) |
Процент заполнения | Пустая капсула 99,9% заполненный капсула 99,8% |
Размер капсулы | 00,0,1,2,3,4,5#, Капсула безопасности AE |
Точность заполнения | Западная медицина ±3% китайский лекарство ±4% |
Подходит для | Порошок, гранулы, пеллеты, таблетки. |
Список основных электрических аксессуаров NJP-3800C
Элемент | Спецификация | Кол-во. | Бренд |
Сенсорный экран | 6AV6/648-OCE11-3AX0 | 1 | СИМЕНС |
ПЛК | 6ЭС7/288-1СТ20-0АА0 | 1 | СИМЕНС |
Контактор переменного тока | 3T42（3只）3T43（2只） | 5 | СИМЕНС |
Переменная регулятор частоты и скорости | АТВ320U40N4C | 1 | Шнайдер, Франция |
Тепловое реле | 3UA59 | 4 | СИМЕНС |
Кнопка | ZB2-BA3C | 3 | Шнайдер |
Главный двигатель | Р57ДРС100М4БЕС | 1 | Германия шить |
Высокая точность Блок индексации кулачков | РУ-180ДС-10 РУ-140ДС-6 | 2 | Тайвань безопасный |
Вакуумный насос (водонепроницаемый) | СК-2А | 1 | Шанхай Юлонг |
Пылесборник | XLJ-300 | 1 | Сделал нами |
Линейный подшипник | ЛМ12УУ | 56 | САМИК |
Линейный подшипник | ЛМ20УУ | 40 | САМИК |
Линейный подшипник | ЛМ25УУ | 16 | САМИК |
Линейный подшипник | ЛМ50УУ | 4 | САМИК |
Инженерное дело пластиковый подшипник | ЛИН-01-16 | 20 | Германия ИГУС |
Игольчатый валик несущий | CF6B | 10 | ИКО |
Игольчатый валик несущий | CF12B | 2 | ИКО |
Игольчатый валик несущий | CF16B | 3 | ИКО |
Игольчатый валик несущий | CF20B | 2 | ИКО |
Глубокая канавка шарикоподшипник | 6200 | 10 | НСК |
Гарантия качества нашей продукции
Настоящим мы даем следующую гарантию качества на автоматическую машину для наполнения капсул NJP-3800C, приобретенную (имя покупателя: ) от нас:
1. Вся продукция строго соответствует стандартам качества нашей компании, а также требованиям фармацевтической автоматической машины для наполнения капсул JB20025-2004.
2. Машина прошла проверку Центра контроля качества продукции упаковочного оборудования Чжэцзян, отвечая всем требованиям для прохождения проверки.
3. Строго следует международной системе сертификации качества IS09001, отвечающей требованиям сертификации GMP.
4. Машина произведена нашей компанией, проходит приемочный контроль FAT и полностью соответствует стандартам спецификации требований пользователя (URS автоматической машины для наполнения капсул NJP-3800C).
Инновации и особенности автоматической капсулонаполняющей машины NJP-3800C
Автоматическая капсулонаполняющая машина NJP-3800C производства нашей компании является инновационным продуктом третьего поколения. Он не только охватывает все функции и эффекты бытовой машины для наполнения капсул той же модели, но также использует четыре инновационные технологии: a. улучшена структура машинной базы; б. структура проигрывателя была обновлена; в. обновлена структура наполнения; 4. Была усовершенствована конструкция выпускного отверстия готовой капсулы; 5. Было усовершенствовано устройство для разделения порошка и дефектной капсулы, три из которых получили патентные свидетельства на полезную модель от Национального управления интеллектуальной собственности КНР. Технологические инновации значительно повысили эффективность работы: степень отделения капсул составила 99,99%, а степень годности готовой капсулы - 99,8%. Новую машину проще обслуживать и эксплуатировать, она хорошо принята клиентами внутри страны и за рубежом.
1. Открытие и запирание капсулы можно контролировать автоматически, что безопасно и удобно.
2. Оснащен системой медленного управления, которая позволяет легко и удобно очищать, загружать и выгружать верхние и нижние матрицы.
3. Оснащен системой безопасности управления воротами и системой безопасности при механических сбоях, которая обеспечивает функции автоматической сигнализации и отключения.
4. Автоматическая сигнализация и отключение будут активированы, когда не хватает пустой капсулы или порошка.
5. Богатые функции, разработанные в HMI, включая функции подсчета и отображения во время производства, а также возможность подключения к принтеру, при необходимости, для печати информации, включая дату производства, номер партии, количество и т. д.
6. Валы капсул, поглощающих, толкающих, блокирующих, а также отбраковывающих дефектные капсулы, уплотнены двумя слоями уплотнительного кольца, среди которых первое уплотнение выполнено из нитрил-бутадиенового каучука (NBR) для предотвращения потери смазки, а второе уплотнение использует импортное уплотнительное кольцо из силиконовой резины (SIL) для предотвращения попадания порошка в подшипники, что эффективно решило проблему повреждения подшипников и заклинивания вала из-за утечки порошка.
7. Два горизонтальных вала высокоточного полностью закрытого поворотного стола оснащены безмасляными подшипниками из ПТФЭ, которые уплотнены импортным уплотнительным кольцом из силиконовой резины (SIL) для предотвращения попадания порошка во внутреннее пространство поворотного стола, обеспечивая точность вращения поворотного стола. , без необходимости постоянного обслуживания и добавления смазки.
8. Плоские кулачки работают в режиме двойных рельсов, где две оси выходят отдельно. Это может повысить точность работы и одновременно исключить возможность столкновения нижней матрицы и дозирующего диска.
9. Высокоточный кулачковый делитель использует оптическую разделительную головку немецкой компании Zeiss. Делительный шпиндель обрабатывается на станке с ЧПУ одновременно, что обеспечивает точное разделение поворотного стола и дозировочного диска при быстрой работе машины, обеспечивая тем самым точность наполнения. Более высокая точность кулачкового делителя также обеспечивает более длительный срок службы машины.
10. Все рабочие кулачки обрабатываются цементацией и закалкой 20crmoti, а затем одновременно обрабатываются на шлифовальном станке с ЧПУ, что обеспечивает точность и единство кулачков и обеспечивает более длительный срок службы.
